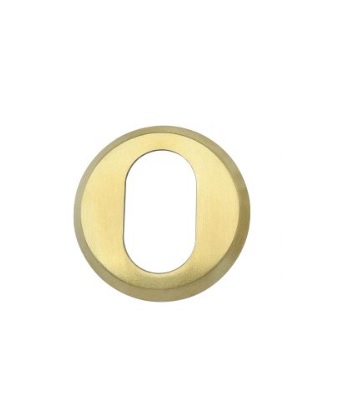

5968 Sylinderskilt Utvendig


Art.nr: 3101
118,-
På lager: 71
Vennligst velg

Kontakt oss

atle@strandaker.no

Telefon

900 28 622

Mange nyheter

Se gjennom vårt utvalg

Sylinderskilt for Ovale sylindere

Beregning av Skilthøyde

A= Dørtykkelse B= Senter av låskasse til utside C= Senter av låskasse til innside +15 er sylinderforlenger

A-Mål B- og C- Mål B-Side C-Side Skiltskrue Sentrisk Montering
    Sylinder Lengde Skilt Sylinderside C-Sylinder Knappsylinder Skilt Knappside
30-38 15-19 32 21 32 21 60
39-44 19,5-22 32 18 32 18 64
45-50 22,5-25 32 15 32 15 68
51-56 25,5-28 32 12 32 12 68
57-62 28,5-31 32 9 32 9 68
63-68 31,5-34 32 6 32 6 68
69-74 34,5-37 32+15 18 32+15 18 92
75-80 37,5-40 32+15 15 32+15 15 96
81-86 40,5-43 32+15 12 32+15 12 96
87-92 43,5-46 32+15 9 32+15 9 96
93-98 46,5-49 32+15 6 32+15 6 96
